Javaにおけるサービスレイヤーパターン：堅牢なサービスレイヤーによるアプリケーションアーキテクチャの強化

アーキテクチャAPI設計ビジネス疎結合エンタープライズパターンレイヤードアーキテクチャ約6分

別名

  • アプリケーションファサード

サービスレイヤーのデザインパターンの意図

サービスレイヤーパターンは、ビジネスプロセスをユーザーインターフェースの懸念事項から分離する堅牢なアプリケーションアーキテクチャの構築に焦点を当てているJava開発者にとって非常に重要です。

このパターンは、関心の分離を促進し、プレゼンテーションレイヤーに明確に定義されたAPIを提供するために、ビジネスロジックを明確なレイヤーにカプセル化します。

実際の例を用いたサービスレイヤーパターンの詳細な説明

実際の例

レストランの複雑なシステムを想像してみてください。注文は、効率的な運用とフロントとバックの円滑なコミュニケーションを確保するために、集中型の「サービスレイヤー」を通じて管理されます。各セクションは食事の一部を専門としていますが、ウェイターは厨房スタッフと直接やり取りしません。代わりに、すべての注文はワークフローを調整するヘッドシェフを通じて行われます。ヘッドシェフはサービスレイヤーのように機能し、ビジネスロジック（注文調整）を処理し、ウェイター（プレゼンテーションレイヤー）がキッチン（データアクセスレイヤー）とやり取りするための統一されたインターフェースを提供します。

平易な言葉で

ビジネスロジックを明確なレイヤーにカプセル化して、関心の分離を促進し、プレゼンテーションレイヤーに明確なAPIを提供するパターン。

Wikipediaによると

サービスレイヤーは、サービス指向の設計パラダイム内で適用されるアーキテクチャパターンであり、サービスインベントリ内のサービスを論理レイヤーのセットに整理することを目的としています。特定のレイヤーに分類されるサービスは、機能を共有します。これにより、同じレイヤーに属するサービスがより小さな一連のアクティビティに対応するため、サービスインベントリの管理に関連する概念的なオーバーヘッドを削減するのに役立ちます。

Javaでのサービスレイヤーパターンのプログラム例

当社のJava実装では、サービスレイヤーパターンを使用して、データアクセスオブジェクト（DAO）とビジネスロジック間のやり取りを効率化し、関心の明確な分離を確保します。

このアプリケーションの例では、クライアントAppと、ウィザード、魔法の書、呪文間のやり取りを可能にするサービスMagicServiceとの間のやり取りを示しています。サービスは3層アーキテクチャで実装されています。
（エンティティ、DAO、サービス）。

この説明では、システムの1つの垂直スライスを見ています。エンティティレイヤーから始めて、Wizardクラスを見てみましょう。ここに示されていない他のエンティティは、SpellbookとSpellです。


@Entity
@Table(name = "WIZARD")
@Getter
@Setter
public class Wizard extends BaseEntity {

    @Id
    @GeneratedValue
    @Column(name = "WIZARD_ID")
    private Long id;

    private String name;

    @ManyToMany(cascade = CascadeType.ALL)
    private Set<Spellbook> spellbooks;

    public Wizard() {
        spellbooks = new HashSet<>();
    }

    public Wizard(String name) {
        this();
        this.name = name;
    }

    public void addSpellbook(Spellbook spellbook) {
        spellbook.getWizards().add(this);
        spellbooks.add(spellbook);
    }

    @Override
    public String toString() {
        return name;
    }
}

エンティティレイヤーの上にDAOがあります。Wizardの場合、DAOレイヤーは次のようになります。

public interface WizardDao extends Dao<Wizard> {

    Wizard findByName(String name);
}
public class WizardDaoImpl extends DaoBaseImpl<Wizard> implements WizardDao {

    @Override
    public Wizard findByName(String name) {
        Transaction tx = null;
        Wizard result;
        try (var session = getSessionFactory().openSession()) {
            tx = session.beginTransaction();
            var criteria = session.createCriteria(persistentClass);
            criteria.add(Restrictions.eq("name", name));
            result = (Wizard) criteria.uniqueResult();
            tx.commit();
        } catch (Exception e) {
            if (tx != null) {
                tx.rollback();
            }
            throw e;
        }
        return result;
    }
}

次に、サービスレイヤーを見てみましょう。この場合、単一のMagicServiceで構成されています。

public interface MagicService {

    List<Wizard> findAllWizards();

    List<Spellbook> findAllSpellbooks();

    List<Spell> findAllSpells();

    List<Wizard> findWizardsWithSpellbook(String name);

    List<Wizard> findWizardsWithSpell(String name);
}

public class MagicServiceImpl implements MagicService {

    private final WizardDao wizardDao;
    private final SpellbookDao spellbookDao;
    private final SpellDao spellDao;

    public MagicServiceImpl(WizardDao wizardDao, SpellbookDao spellbookDao, SpellDao spellDao) {
        this.wizardDao = wizardDao;
        this.spellbookDao = spellbookDao;
        this.spellDao = spellDao;
    }

    @Override
    public List<Wizard> findAllWizards() {
        return wizardDao.findAll();
    }

    @Override
    public List<Spellbook> findAllSpellbooks() {
        return spellbookDao.findAll();
    }

    @Override
    public List<Spell> findAllSpells() {
        return spellDao.findAll();
    }

    @Override
    public List<Wizard> findWizardsWithSpellbook(String name) {
        var spellbook = spellbookDao.findByName(name);
        return new ArrayList<>(spellbook.getWizards());
    }

    @Override
    public List<Wizard> findWizardsWithSpell(String name) {
        var spell = spellDao.findByName(name);
        var spellbook = spell.getSpellbook();
        return new ArrayList<>(spellbook.getWizards());
    }
}

そして最後に、クライアントAppがサービスレイヤーのMagicServiceとどのようにやり取りするかを示すことができます。

@Slf4j
public class App {

    public static final String BOOK_OF_IDORES = "Book of Idores";

    public static void main(String[] args) {
        // populate the in-memory database
        initData();
        // query the data using the service
        queryData();
    }

    public static void initData() {
        // spells
        var spell1 = new Spell("Ice dart");
        var spell2 = new Spell("Invisibility");
        var spell3 = new Spell("Stun bolt");
        var spell4 = new Spell("Confusion");
        var spell5 = new Spell("Darkness");
        var spell6 = new Spell("Fireball");
        var spell7 = new Spell("Enchant weapon");
        var spell8 = new Spell("Rock armour");
        var spell9 = new Spell("Light");
        var spell10 = new Spell("Bee swarm");
        var spell11 = new Spell("Haste");
        var spell12 = new Spell("Levitation");
        var spell13 = new Spell("Magic lock");
        var spell14 = new Spell("Summon hell bat");
        var spell15 = new Spell("Water walking");
        var spell16 = new Spell("Magic storm");
        var spell17 = new Spell("Entangle");
        var spellDao = new SpellDaoImpl();
        spellDao.persist(spell1);
        spellDao.persist(spell2);
        spellDao.persist(spell3);
        spellDao.persist(spell4);
        spellDao.persist(spell5);
        spellDao.persist(spell6);
        spellDao.persist(spell7);
        spellDao.persist(spell8);
        spellDao.persist(spell9);
        spellDao.persist(spell10);
        spellDao.persist(spell11);
        spellDao.persist(spell12);
        spellDao.persist(spell13);
        spellDao.persist(spell14);
        spellDao.persist(spell15);
        spellDao.persist(spell16);
        spellDao.persist(spell17);

        // spellbooks
        var spellbookDao = new SpellbookDaoImpl();
        var spellbook1 = new Spellbook("Book of Orgymon");
        spellbookDao.persist(spellbook1);
        spellbook1.addSpell(spell1);
        spellbook1.addSpell(spell2);
        spellbook1.addSpell(spell3);
        spellbook1.addSpell(spell4);
        spellbookDao.merge(spellbook1);
        var spellbook2 = new Spellbook("Book of Aras");
        spellbookDao.persist(spellbook2);
        spellbook2.addSpell(spell5);
        spellbook2.addSpell(spell6);
        spellbookDao.merge(spellbook2);
        var spellbook3 = new Spellbook("Book of Kritior");
        spellbookDao.persist(spellbook3);
        spellbook3.addSpell(spell7);
        spellbook3.addSpell(spell8);
        spellbook3.addSpell(spell9);
        spellbookDao.merge(spellbook3);
        var spellbook4 = new Spellbook("Book of Tamaex");
        spellbookDao.persist(spellbook4);
        spellbook4.addSpell(spell10);
        spellbook4.addSpell(spell11);
        spellbook4.addSpell(spell12);
        spellbookDao.merge(spellbook4);
        var spellbook5 = new Spellbook(BOOK_OF_IDORES);
        spellbookDao.persist(spellbook5);
        spellbook5.addSpell(spell13);
        spellbookDao.merge(spellbook5);
        var spellbook6 = new Spellbook("Book of Opaen");
        spellbookDao.persist(spellbook6);
        spellbook6.addSpell(spell14);
        spellbook6.addSpell(spell15);
        spellbookDao.merge(spellbook6);
        var spellbook7 = new Spellbook("Book of Kihione");
        spellbookDao.persist(spellbook7);
        spellbook7.addSpell(spell16);
        spellbook7.addSpell(spell17);
        spellbookDao.merge(spellbook7);

        // wizards
        var wizardDao = new WizardDaoImpl();
        var wizard1 = new Wizard("Aderlard Boud");
        wizardDao.persist(wizard1);
        wizard1.addSpellbook(spellbookDao.findByName("Book of Orgymon"));
        wizard1.addSpellbook(spellbookDao.findByName("Book of Aras"));
        wizardDao.merge(wizard1);
        var wizard2 = new Wizard("Anaxis Bajraktari");
        wizardDao.persist(wizard2);
        wizard2.addSpellbook(spellbookDao.findByName("Book of Kritior"));
        wizard2.addSpellbook(spellbookDao.findByName("Book of Tamaex"));
        wizardDao.merge(wizard2);
        var wizard3 = new Wizard("Xuban Munoa");
        wizardDao.persist(wizard3);
        wizard3.addSpellbook(spellbookDao.findByName(BOOK_OF_IDORES));
        wizard3.addSpellbook(spellbookDao.findByName("Book of Opaen"));
        wizardDao.merge(wizard3);
        var wizard4 = new Wizard("Blasius Dehooge");
        wizardDao.persist(wizard4);
        wizard4.addSpellbook(spellbookDao.findByName("Book of Kihione"));
        wizardDao.merge(wizard4);
    }

    public static void queryData() {
        var wizardDao = new WizardDaoImpl();
        var spellbookDao = new SpellbookDaoImpl();
        var spellDao = new SpellDaoImpl();
        var service = new MagicServiceImpl(wizardDao, spellbookDao, spellDao);
        LOGGER.info("Enumerating all wizards");
        service.findAllWizards().stream().map(Wizard::getName).forEach(LOGGER::info);
        LOGGER.info("Enumerating all spellbooks");
        service.findAllSpellbooks().stream().map(Spellbook::getName).forEach(LOGGER::info);
        LOGGER.info("Enumerating all spells");
        service.findAllSpells().stream().map(Spell::getName).forEach(LOGGER::info);
        LOGGER.info("Find wizards with spellbook 'Book of Idores'");
        var wizardsWithSpellbook = service.findWizardsWithSpellbook(BOOK_OF_IDORES);
        wizardsWithSpellbook.forEach(w -> LOGGER.info("{} has 'Book of Idores'", w.getName()));
        LOGGER.info("Find wizards with spell 'Fireball'");
        var wizardsWithSpell = service.findWizardsWithSpell("Fireball");
        wizardsWithSpell.forEach(w -> LOGGER.info("{} has 'Fireball'", w.getName()));
    }
}

プログラムの出力

INFO  [2024-05-27 09:16:40,668] com.iluwatar.servicelayer.app.App: Enumerating all wizards
INFO  [2024-05-27 09:16:40,671] com.iluwatar.servicelayer.app.App: Aderlard Boud
INFO  [2024-05-27 09:16:40,671] com.iluwatar.servicelayer.app.App: Anaxis Bajraktari
INFO  [2024-05-27 09:16:40,671] com.iluwatar.servicelayer.app.App: Xuban Munoa
INFO  [2024-05-27 09:16:40,671] com.iluwatar.servicelayer.app.App: Blasius Dehooge
INFO  [2024-05-27 09:16:40,671] com.iluwatar.servicelayer.app.App: Enumerating all spellbooks
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Orgymon
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Aras
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Kritior
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Tamaex
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Idores
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Opaen
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Book of Kihione
INFO  [2024-05-27 09:16:40,675] com.iluwatar.servicelayer.app.App: Enumerating all spells
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Ice dart
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Invisibility
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Stun bolt
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Confusion
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Darkness
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Fireball
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Enchant weapon
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Rock armour
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Light
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Bee swarm
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Haste
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Levitation
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Magic lock
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Summon hell bat
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Water walking
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Magic storm
INFO  [2024-05-27 09:16:40,679] com.iluwatar.servicelayer.app.App: Entangle
INFO  [2024-05-27 09:16:40,680] com.iluwatar.servicelayer.app.App: Find wizards with spellbook 'Book of Idores'
INFO  [2024-05-27 09:16:40,680] com.iluwatar.servicelayer.app.App: Xuban Munoa has 'Book of Idores'
INFO  [2024-05-27 09:16:40,681] com.iluwatar.servicelayer.app.App: Find wizards with spell 'Fireball'
INFO  [2024-05-27 09:16:40,683] com.iluwatar.servicelayer.app.App: Aderlard Boud has 'Fireball'

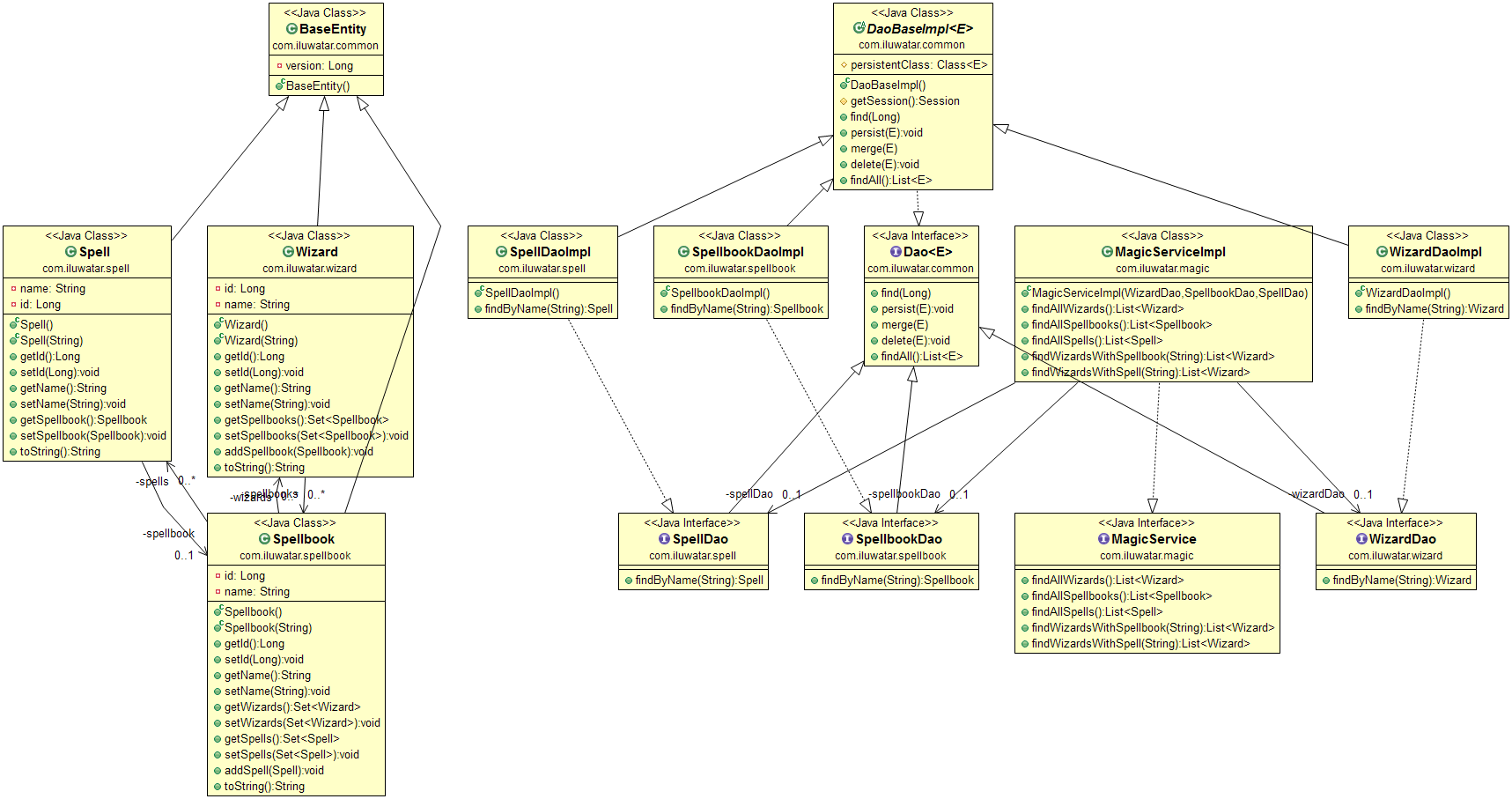

実際の例を用いたサービスレイヤーパターンの詳細な説明

Service Layer
サービスレイヤー

Javaでサービスレイヤーパターンを使用するタイミング

  • ビジネスロジックをプレゼンテーションロジックから分離する必要がある場合に使用します。
  • 複雑なビジネスルールとワークフローを持つアプリケーションに最適です。
  • プレゼンテーションレイヤーに明確なAPIを必要とするプロジェクトに適しています。

Javaにおけるサービスレイヤーパターンの実際のアプリケーション

  • Enterprise JavaBeans（EJB）を使用してサービスレイヤーを実装するJava EEアプリケーション。
  • サービスレイヤークラスを示すために@Serviceアノテーションを使用するSpring Frameworkアプリケーション。
  • ビジネスロジックをコントローラーロジックから分離する必要があるWebアプリケーション。

サービスレイヤーパターンのメリットとトレードオフ

メリット

Javaでのサービスレイヤーの実装

  • ビジネスロジックを1箇所にカプセル化することにより、コードの再利用を促進します。
  • ビジネスロジックを分離することにより、テスト可能性を向上させます。
  • エンタープライズアプリケーションの保守性と柔軟性を向上させます。

トレードオフ

  • アプリケーションに別のレイヤーを追加することにより、複雑さを増す可能性があります。
  • 抽象化の追加レイヤーにより、パフォーマンスのオーバーヘッドが発生する可能性があります。
